360W 桌上型
■产品特点
• 宽输入电压范围:100-240Vac（90-264Vac）
• 保护功能齐全：过流保护, 过压保护
过温保护,短路保护
• 耐静电冲击:可达空气±15KV 接触±8KV
• 功率因数校正设计 PF >0.95
• 采用LLC方案，能效更高>93%
• 开机时间小于1秒，实现快速启动
• 可在海拔5000米下操作
• 可选择恒压恒流模式
• 电源启动指示灯，电池充电红绿转换指示灯
• 100%满载老化测试
■典型应用场景
广告机 打印机 销售终端机 灯具 机械臂
显示器 音响 投影仪 按摩椅 电池充电器
■安规认证 ■安规标准
• 美规：UL FCC • UL : UL 62368-1
• 欧规：CB CE • EU :EN 62368-1
• 英规：UKCA • UK:BS EN 62368-1
• 中规：CQC • CQC :GB4706.1
• 日规：PSE • PSE :J 62368
• 韩规：KC • KC :KC 62368-1
■产品型号列表
Model No. | Input rating | Output voltage(Vdc) | Output current(A) | Max output power(W) |
GW360W-xxxyyyyM3 GW360W-xxxyyyyW3z | 100-240V ～ 50/60HZ,4. 5A or 100-120V ～ 50/60HZ,4.5A or 200-240V ～ 50/60HZ,2.5A | 12.0-16.8V | 0.01-25.0A | 300W |
18.0-23.9V | 0.01-18.00A | 342W | ||
24.0-28.0V | 0.01-15.0A | 360W | ||
| 28.1-32.0V | 0.01-12.81A | 360W | ||
32.1-38.0V | 0.01-11.21A | 360W | ||
| 38.1-44.9 | 0.01-9.44A | 360W | ||
| 45.0-51.9 | 0.01-8.00A | 360W | ||
52.0-57.0V | 0.01-5.10A | 360W |
■产品电性参数
输入参数 | 额定输入电压 | 100-240Vac |
可工作电压范围 | 90-264Vac | |
额定输入电流 | 4.5A Max | |
工作频率 | 50-60Hz +/-3Hz | |
空载功耗 | ＜0.5W | |
输出参数 | 输出电压 | 12-57Vdc(根据客户需求） |
输出电流 | 0.01-25.0A(根据客户需求） | |
线性调整率 | 额定电压±5% | |
负载调整率 | 额定电压±5% | |
纹波和噪音 | 300mVp-p Max | |
启动延迟时间 | ≤1S | |
上升时间 | 100mS max | |
保持时间 | 10mS min | |
过冲 | 额定电压10% max | |
能效 | 满足 DOE VI COC V5 TIER2 | |
保护特性 | 过压保护OVP | 保护状态呈打嗝模式，过压故障排除后,电源将自动恢复正常工作. |
过流保护OCP | 保护状态呈打嗝模式，过流故障排除后,电源将自动恢复正常工作. | |
短路保护SCP | 保护状态呈打嗝模式，短路故障排除后,电源将自动恢复正常工作. | |
过温保护OTP | 产品过温保护后会关闭输出，过温故障排除后,电源需要将AC输入断开再重新连接，产品再恢复正常工作. | |
环境特性 | 工作温度 | 0….+40℃ |
存储温度 | -20….+80℃ | |
工作湿度 | 10%~90% (Non Condensing) | |
存储湿度 | 10%~90% (Non Condensing) | |
安全 | 耐压 | 1500Vac 10mA 60S or2121Vdc 5mA 60S |
绝缘阻抗 | 100MΩ min at 500V DC |
■方框图
■降额曲线 ■降额曲线

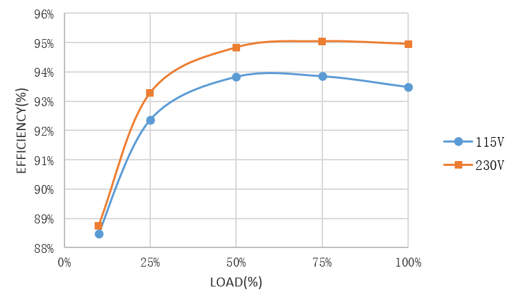

■效率曲线

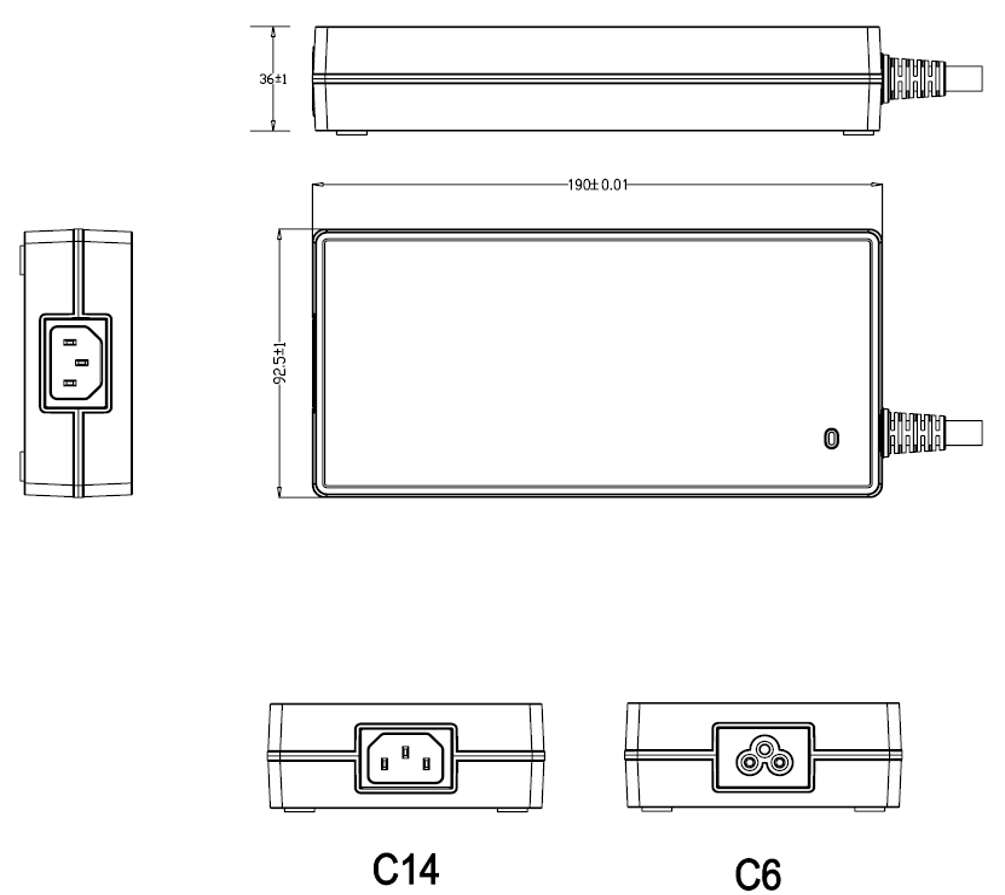

■产品结构图
